產品描述

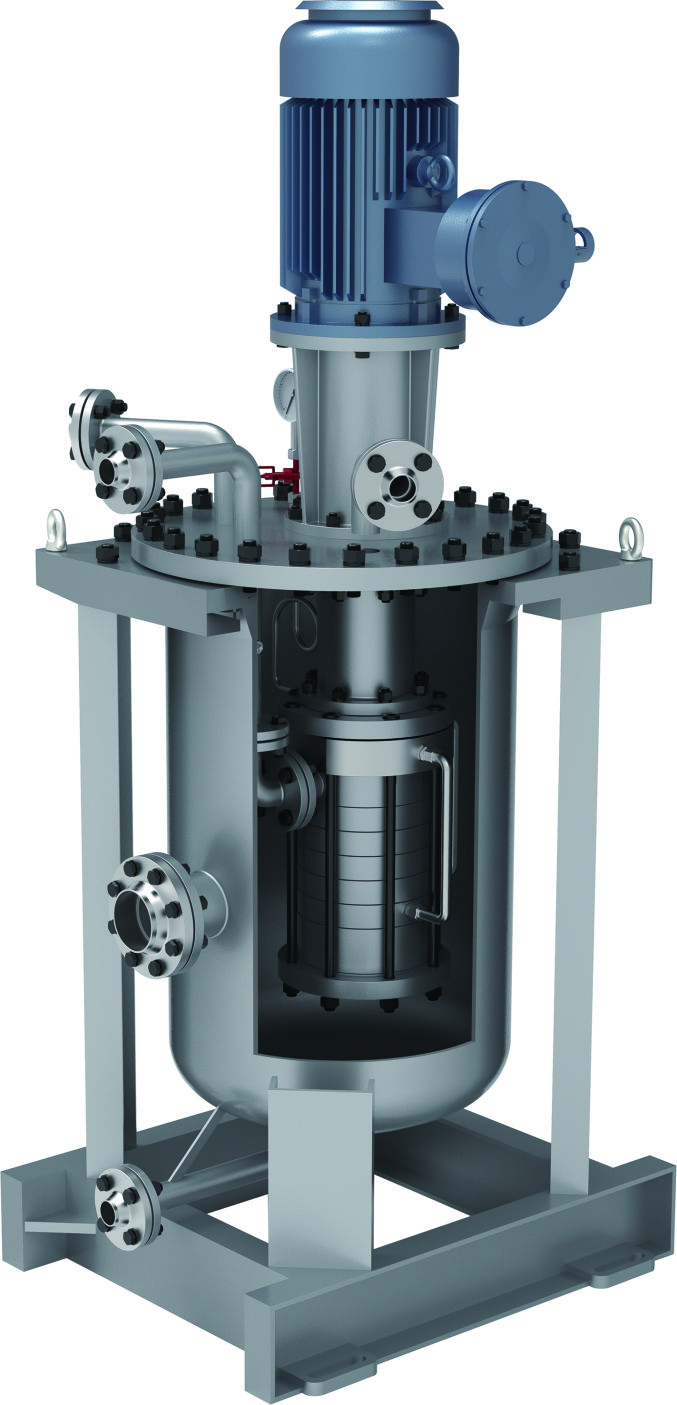

BTM系列是一種液體磁力驅動插裝泵，雙殼體設計，所有密封點均為靜態密封實現，無需額外的輔助密封裝置，具有極其可靠的安全性;常用于石油化工、化工、管道壓力及液化氣工程，適用于易汽化介質，如液氨、液化氣、無水氟化氫、烷烴、碳?xì)浠衔铩⒁郝?、四氯化鈦及光氣等?/p>

設計特點

雙殼立式袋式結構，內層為單級分段或多級分段，泵殼承受系統壓力，殼的長度和泵的插入深度取決于裝置空化余量要求，也可直接安裝在儲介質容器上，此時無需安裝殼，容器就成為泵的外殼;

采用優良的水力模型，揚程葉輪的有效空化余量低，效率高，工作范圍寬。

隔離套采用高強度、高阻抗材料，磁渦流損耗小，磁傳輸效率高，介質溫升小;

雙隔離套筒結構，可配置泄漏監測報警，實現雙重安全保護;

結構緊湊，零部件通用性強，經濟、安全可靠;

符合GB3215和API685標準;

磁性材料選用高溫釤鈷，耐腐蝕性高，抗退磁能力強，退磁溫度不可逆，使用壽命長;

軸系磨損件采用耐腐蝕、高強度、高耐磨材料制造，穩定、安全。

軸向力浮動平衡結構設計，磁力泵運行時軸向力完全平衡，推力軸承只在泵啟動時產生軸向推力，長期運行幾乎零磨損;

性能范圍

口徑：DN40~DN200(出口口徑)

流量：~800m3/h

揚程：~400m

轉速：1450r/min~2900r/min

溫度：-90℃~350℃

材質：304、316L、2205、904L、TC4、TA1、TA2、C-276等

領域：石化、化學工業管線加壓和液化氣工程，如液氨、無水氟化氫、烷類、烴類、液氯
